水圧試験

呼び径300の直管2本を正規に接合した後に、継手部に水圧2.0MPaを負荷して漏水の有無を確認しました。偏心載荷水圧試験、曲げ水圧試験ともに、継手部からの漏水は確認されませんでした。

流速係数Ｃの測定

呼び径300の試験管路を用いて、シリカエポキシ樹脂塗装のHazen・Williams（ヘーゼン・ウィリアムス）式における流速係数Cを求めました。

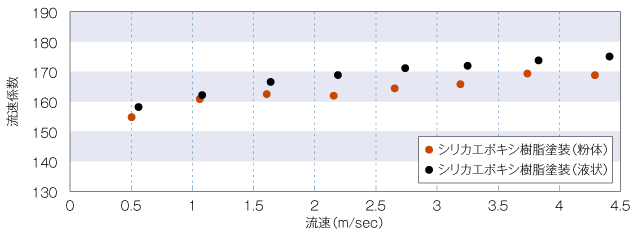

約0.5m/s～4.5m/sの8種類の流速条件で、摩擦損失水頭を各20回測定し、その平均値から流速係数Cを算出したところ、全ての条件下で流速係数Cは150以上となり、流速による影響も小さいことが確認されました。

埋設試験

ひずみゲージを貼ったAL形管呼び径300（AL1種、全長10m）を、土被り60cmで簡便（※）に埋設しました。最大設計水圧（1.0MPa）を負荷し、活荷重T-25を載荷した際にも、管体に発生する外面曲げひずみは許容値以下となりました。

※本試験では、布設工事費の低減、工期の短縮が最大限に得られる施工状態を想定し、管底溝幅を設計基準パイプラインで規定された900㎜より狭小な550㎜（水道事業実務必携）に設定し、基床なしで直接布設。管基礎には現地発生土（粘性土）を用い、管周辺部の締固めは行わずに敷均し程度で埋戻した。 （埋戻し土上部や路盤工事は振動コンパクタにより整地）

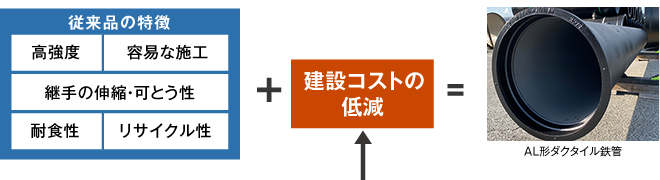

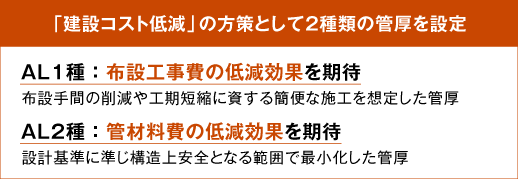

AL形（ALW形）は、建設コストの低減効果が期待できます

呼び径300（AL1種）の検討例

呼び径	300
管材料	AL形管	VP管
管種	AL1種	-
管底掘削幅	550㎜	800㎜
基床厚	なし	150㎜
基礎材料	発生土	砂
土被り	0.6m
管路延長	1000m
異形管	K形管	FRP製
屈曲点	11箇所
空気弁	3箇所
分岐管	2箇所
スラスト対策	異形管に隣接する 直管1本を一体化

直接工事費比較 [呼び径300]

呼び径600（AL2種）の検討例

呼び径	600
管材料	AL形管	FRPM管
管種	AL2種	内圧管3種
管底掘削幅	1400㎜
基床厚	200㎜
基礎材料	砂
土被り	1.2m
管路延長	1000m
異形管	K形管	鋼製
屈曲点	11箇所
空気弁	3箇所
分岐管	2箇所
スラスト対策	スラストブロック

直接工事費比較 [呼び径600]]
