新型バルブ
GENEX（GX形）メタルシート仕切弁
-
対象口径：呼び径75～250 -
構造図
耐震継手一体化構造によりフランジレス化を図り、管路トータルの耐震化に貢献します。
配管の一部を構成する弁箱外面にC-protectを行うことにより、GX形の直管、異形管と同等の長寿命化を実現しました。
剛構造の弁箱と柔構造の弁体の組み合わせにより、地震動等の外力負荷時にもシート部の止水性を維持します。
ＢＵ形バタフライ弁
充水バタフライ弁・整流バタフライ弁
標準バタフライ弁から弁体のみの変更で、さらなる機能プラスワン。
充水バタフライ弁
-
-
流量特性
水理解析事例
-
普通弁体 -
充水弁体
弁体には充水孔を設けており、小開度における定流量での充水が可能です。
バイパス弁の設置や副弁内蔵バタフライ弁の代替として使用できコストの縮減にも貢献します。

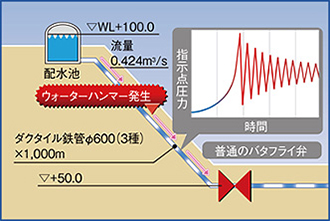

また、充水バタフライ弁の持つ流量特性によりウォーターハンマー抑制に効果的です。
整流バタフライ弁
キャビテーション解析事例
-
普通弁体 -
整流弁体
弁体に設けられた多くの整流溝が水の流れを分散させ、弁体周囲に発生する渦を分断します。
この効果により、小開度時の騒音抑制と配管への負荷低減に貢献します。
