デジタル配水ブロック

管路の状態を見える化するDXソリューション

～センシング機器を活用した疑似的な配水ブロック化で漏水を早期発見～

人口減少による料金収入の減少が続く一方で、水道管の耐震化や老朽化対策に必要な費用は増加しており、漏水対策等効率的な管路の維持管理の重要性はますます高まっています。
管路の維持管理手法の一つに「配水管のブロック化」があり、大規模漏水の未然防止、有収率改善などの効果を得ることを目的に大規模事業体を中心に導入が進められていますが、ブロック化構築には大規模な更新工事などを伴い、数十年の期間と多大な費用が掛かることから、導入に踏み切れない事業体も多くあります。
当社では、この課題の解決策として、水道管内の情報を見える化し、遠隔で状態管理するためのセンシング機器「ウォーターパイプコム」を開発し、これを活用した短期間で簡単に疑似的な配水ブロック化構築を可能にする新しい管路の維持管理手法「デジタル配水ブロック」をご提案します。

デジタル配水ブロックの概要

1.ウォーターバイブコムで簡単に配水ブロック化を実現

デジタル配水ブロックとは?

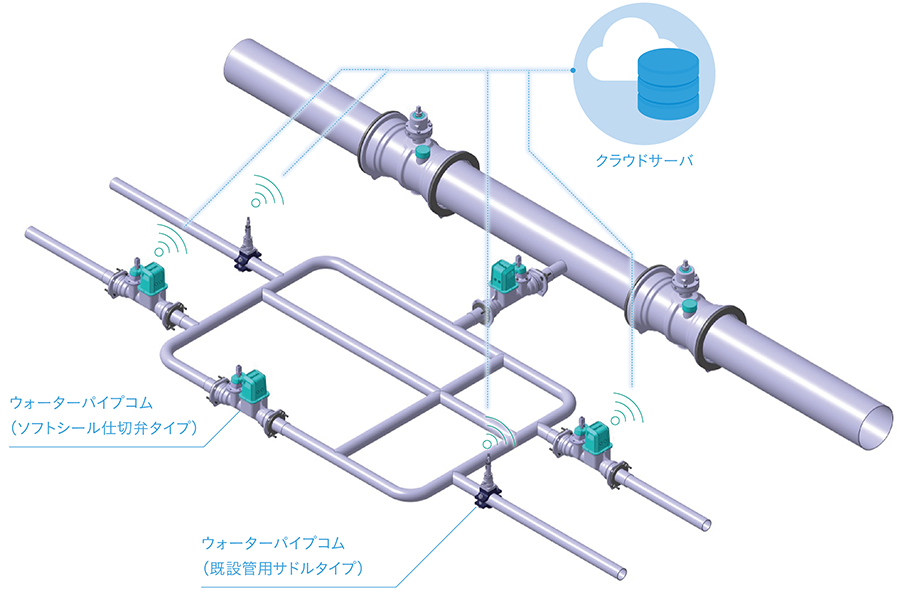

ウォーターパイプコム(センシング機器)を管路に設置し、ブロック内の流入·流出の全水量を把握し疑似的にブロック化。

簡単にブロックを構築可能

不断水施工も可能で、「管路の再構築」や「プロック化のためのバルプ切替·管路洗浄」などが不要。

早期のブロック構築を実現

本来、更新工事などと合わせて数十年かけて実施するブロック構築を短期間で実現し、早期の効果発現に寄与。

2.住民への影響を最小化

バルブ切替や管路洗浄などによる住民への濁水発生リスクを回避し、安全な水の供給を維持。

3.監視·分析システムPipision GISとの連携

効果的な配水量分析

ウォーターバイプコムの情報をマップ上に表示できるPipision GISと連携することで、リアルタイムで収集したセンサデータからブロックごとの配水量分析を実施。

漏水検知手法として活用

常時監視によりブロックごとの水量変化を捉え、漏水エリアを検知することも可能。
また、異常時などにメールでアラート通知を受信可能。

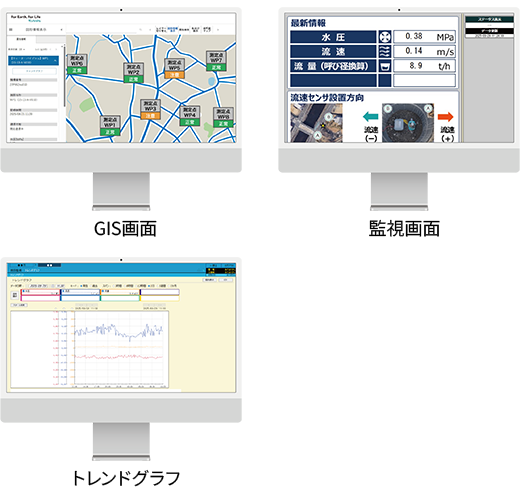

＜　画面イメージ　＞

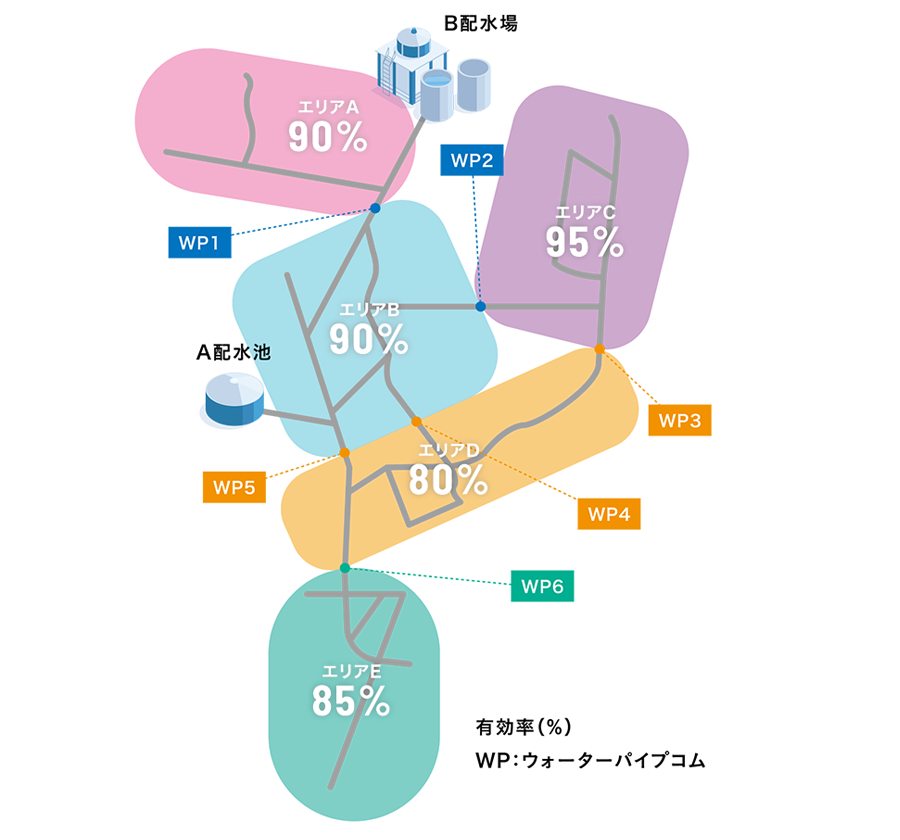

＜　ブロックごとの配水量分析　＞

配水量や検針水量、消防用水量などからブロックごとの有効率や漏水量を把握(「面」でのスクリーニング)。

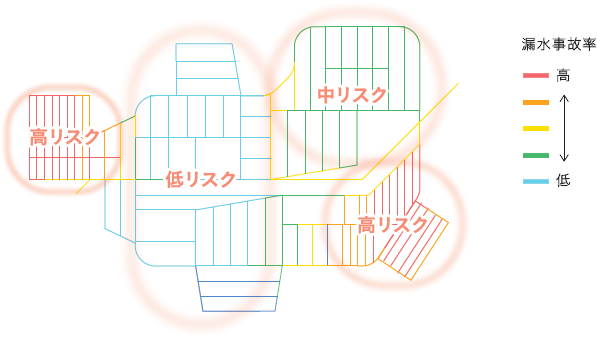

ブロック化の検討（センシング機器設置箇所の検討）

　当社の管路診断手法（老朽度AI評価・ハザードAI予測など）によるリスク把握と、管路のネットワークを考慮した最小限の機器台数でブロックを構築することで、より効率的かつ効果的に漏水調査が可能となります。
さらに、監視・分析による「面」でのスクリーニングに加えて、老朽度AI評価などを活用した「線」でのスクリーニングを組み合わせることで、更なる効率化に寄与します。

センシング機器（ウォーターパイプコム）の紹介

ソフトシール仕切弁タイプと既設管用サドルタイプの2タイプから選択

管路の管内情報（水圧・流速・流向）を

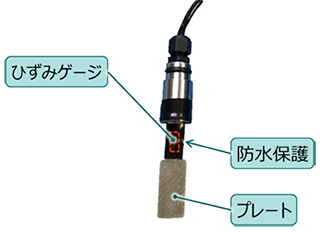

専用センサを用いて、直接センシング

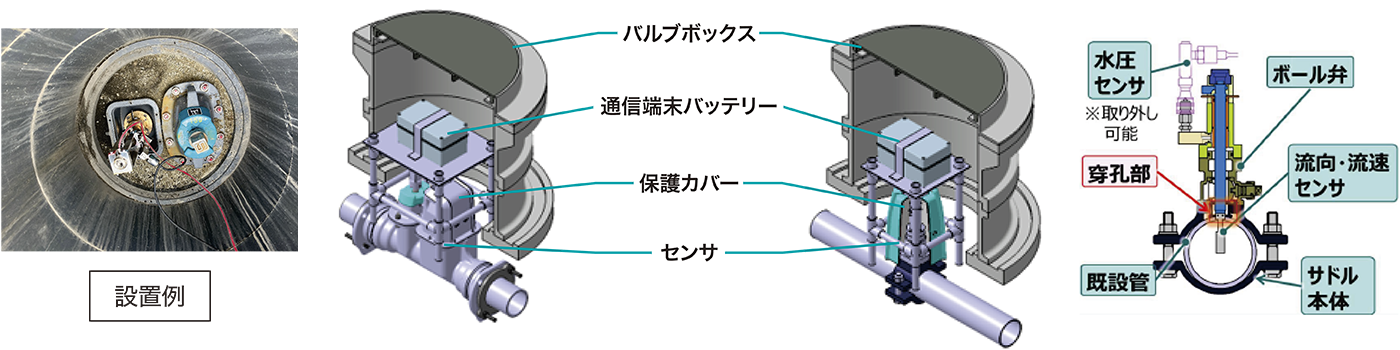

センシングデータは、バルブボックス内の
通信端末からクラウドサーバへ送信

クラウドサーバを介して遠隔で
リアルタイムのデータ確認が可能

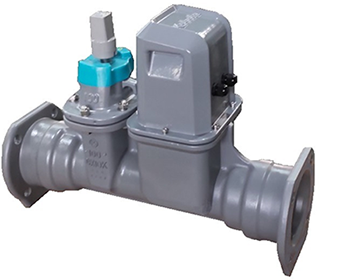

ソフトシール仕切弁タイプ

POINT

不断水でセンサのメンテナンスが可能
センサを設置した状態で弁操作が可能

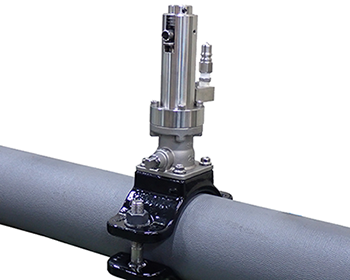

既設管用サドルタイプ
