用途

• 橋梁基礎
• 港湾構造
• 河川構造
• その他

対応製品

• ラクニカンジョイント（機械式継手）
• K-PL鋼管杭・鋼管矢板（重防食鋼管杭・鋼管矢板）

特長

鋼矢板に比較して大きい水平抵抗

鋼管矢板は、鋼矢板に比べ、水平抵抗が大きいので、大型壁体やタイロッドをつけない自立壁も容易に構築できます。

壁体と基礎杭との兼用が可能

鋼管矢板は、水平力だけでなく大きな鉛直加重にも耐えられ、矢板壁と基礎杭とを兼ねて使用することができます。

任意の形状にできる矢板法線

鋼管矢板は、継手材の取付位置を変えることにより、曲線、直線など自由な壁体を造りあげることができます。

用途に応じた継手形状

鋼管矢板継手形状には P-P型、L-T型、P-T型の各タイプのものが開発され、護岸構造物、橋梁基礎、締切り壁、土留壁など、用途に応じた適切な継手構造が選べます。特にP-P型は止水処理によって、高い水密性を得ることもできます。

以上のほかに、鋼管杭の優れた特長をそのまま備えています。

適用

護岸、岸壁その他

波除堤、締切堤、止水壁、仮締切壁、土留壁、パイプルーフなど

鋼管矢板基礎

橋脚基礎、橋台基礎など

鋼管矢板基礎の種類

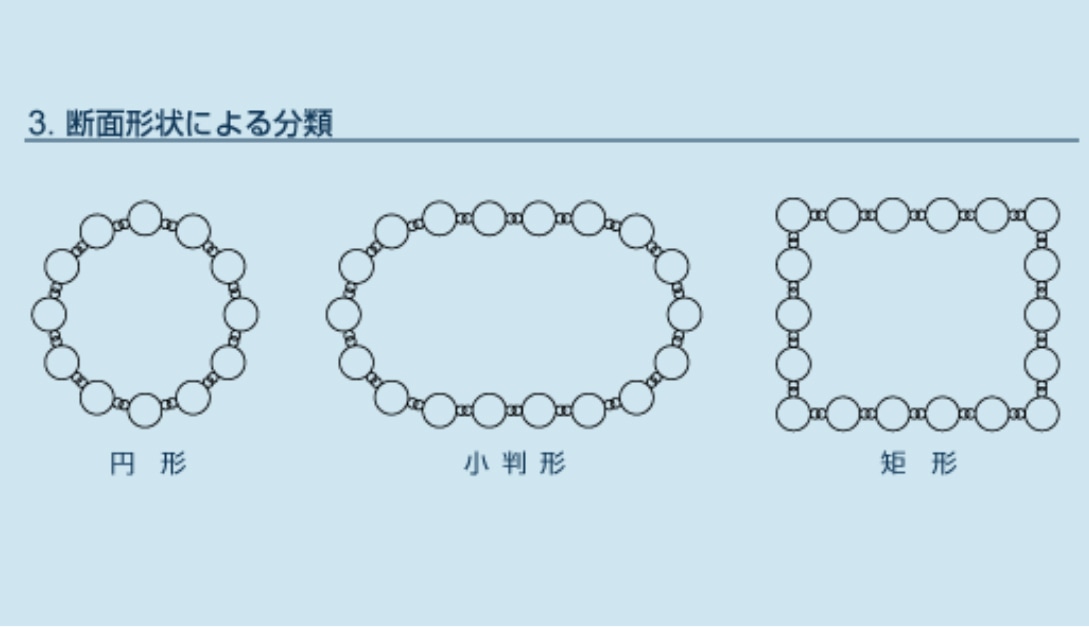

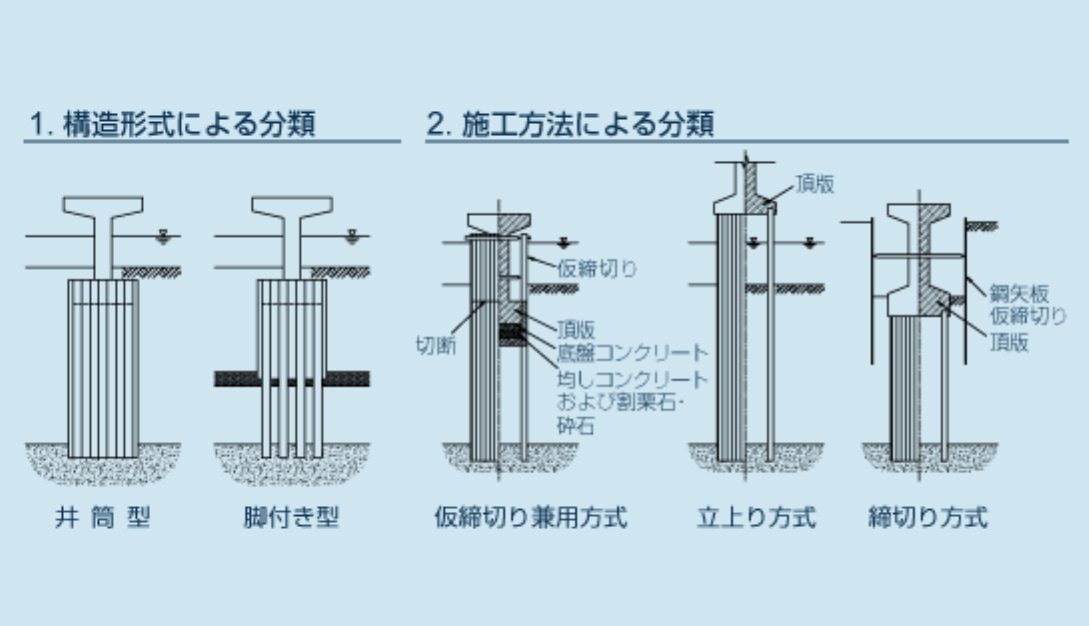

鋼管矢板基礎は、構造形式、施工方法、断面形状により、下記のように大別されます。

形状・寸法

継手形状には、図のような3タイプがあります。用途、使用目的に応じて選定してください。
