導入事例
クボタはこれまで、水環境における問題解決のために開発した技術や製品をさまざまな環境に応じて提供してきました。これまでに施工させていただいたいくつかの導入事例をご紹介します。
事例紹介
伝樋川救急排水機場
沿川で宅地開発が進む一方、河川の断面が狭小のため、度々洪水による被害が発生。伝樋川流域の内水被害の大幅な軽減を目的として、阿武隈川水系広瀬川と伝樋川合流点付近に本排水機場を築造。
| 機器名称 | 規格・形状 | 数量 |
|---|---|---|
| 主ポンプ | コラム式水中ポンプ φ700×1m3/s×7.05m×140kW | 10台 |
| 操作制御設備 | ポンプ機側操作盤、動力用変圧器盤、照明用変圧器盤、中央監視制御システム（運転支援機能付） | 1式 |
| 電源設備 | 自家発電機 380kVA | 5台 |
| 系統機器設備 | 地下タンク12000L、補助タンク1950L | 1式 |
| 除塵設備 | スクリーン | 5面 |
藤排水機場
この地区は鍋底型の地形になっており、10年に1度の間隔で浸水被害や国道の冠水が起きていた。浸水対策特別緊急事業の中で、本地区の浸水被害をなくすため、排水機場を整備。
| 機器名称 | 規格・形状 | 数量 |
|---|---|---|
| 主ポンプ | 立軸斜流ポンプ φ1000×3m3/s×3.3m | 2台 |
| 主原動機 | 空冷４サイクルディーゼルエンジン 150kW | 2台 |
| 系統機器設備 | 屋内排水ポンプ、燃料移送ポンプ、燃料小出し槽 | 1式 |
| 操作制御設備 | 主ポンプ盤、運転監視操作装置、画像監視制御装置、等 | 1式 |
| 電源設備 | 低圧受配電盤、自家発電機 | 1式 |
| 燃料貯油槽 | 7000L | 1基 |
| 除塵設備 | 自動除塵機、コンベア | 1式 |
六方排水機場
円山川とその支流の六方川が台風や豪雨に見舞われると洪水を引き起こし、多くの被害が発生していたため、排水機場を整備。さまざまな新技術の導入やコストダウンに対する配慮がなされた。
| 機器名称 | 規格・形状 | 数量 |
|---|---|---|
| 主ポンプ | 立軸斜流ポンプ 15m3/s×4.8m 高速形 無注水（セラミックス軸受） サイホン配管 |
2台 |
| 主原動機 | 2軸式立軸ガスタービン 1103kW（1500ps） | 2台 |
| 系統機器設備 | 吸・排気、換気設備 地下燃料貯留槽 150ｋＬ | 1式 |
| 操作制御設備 | 中央監視制御システム、主ポンプ関連盤、系統機器盤、CCTV装置、グラフィック監視盤、広域監視システム、図書管理システム、無停電電源設備（CVCF） | 1式 |
| 除塵設備 | 除塵機 2基、除塵機関連盤 | 1式 |
| 付属設備 | フリーアクセス、免震装置 | 1式 |
| その他工事 | 簡易上屋（天井クレーンの省略） | 1式 |
中川上流排水機場
東京近郊における住宅地開発が急速に進み、低地部への盛土等により地域の自然遊水機能が著しく低下していた。小降雨でも頻繁に浸水被害が生じていたため、既存排水機場を改築。
| 機器名称 | 規格・形状 | 数量 |
|---|---|---|
| 主ポンプ | 25m3/s×8m カサーボリュート形斜流可動翼ポンプ 25m3/s×8m カサーボリュート形斜流固定翼ポンプ |
1台 1台 |
| 主原動機 | 4サイクルディーゼル機関 4100ps 4サイクルディーゼル機関 4300ps |
1台 1台 |
| 減速機 | 流体継手内蔵複合減速機 | 2台 |
| 管内クーラ | 吐出樋管内蔵形熱交換機 | 2台 |
| 自動除塵機 | 定置式前面掻き上げ背面下降型 | 1台 |
| 天井クレーン | 電動トロリ式 50ton | 1台 |
| 発電設備 | 水冷ディーゼル発電装置 500kvA 700ps | 2台 (内1台予備) |
| 受変電設備 | 高圧受変電設備 | 1式 |
| 操作制御設備 | コントロールセンタ方式、CCTV、運転支援装置等 | 1式 |
| 吐出ゲート | 電動鋼製ローラゲート | 4門 |

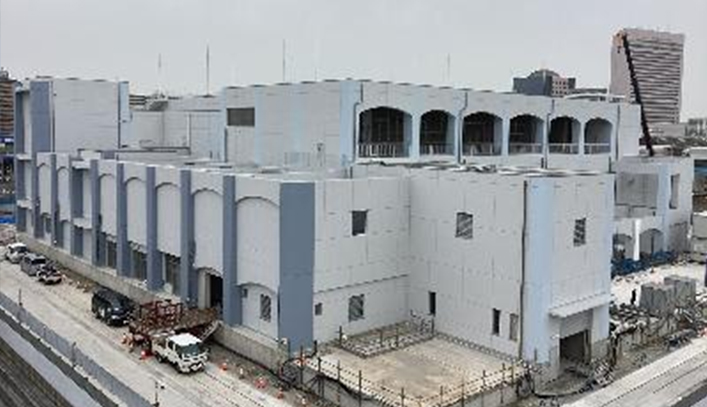

古川下水ポンプ場
古川下水ポンプ場は周辺地域の生活汚水を処理場に圧送及び地盤の低い地域から雨水を汲み上げ海に排出する機能をもった合流式ポンプ施設である。本施設は、浸水安全度の向上、老朽化した2つのポンプ場の統廃合を目的として整備された。
| 機器名称 | 規格・形状 | 数量 |
|---|---|---|
| 雨水ポンプ | 立軸斜流ポンプ No.1 φ1,200mm 199m3/min×26.7m No.2-5 φ1,800mm 468m3/min×26.7m |
5台 |
| 主原動機 | No.1 4サイクルディーゼルエンジン (防火パッケージ付) 1,320kW No.2-5 4サイクルディーゼルエンジン (防火パッケージ付) 3,010kW |
5台 |
| 減速機 | 流体継手付減速機 | 5台 |
| 系統機器 |
＜冷却水系統＞ 冷却水ポンプ、冷却塔、膨張タンク、 清水冷却器、減圧水槽、冷却水切替弁 ＜燃料系統＞ 燃料小出槽、燃料移送ポンプ、燃料貯留タンク ＜空気系統＞ 空気圧縮機、始動用空気槽 ＜排気系統＞ 排気消音器 ＜給排気系統＞ 給気ファン、排気ファン ＜消火系統＞
二酸化炭素消火設備 |
1式 |
| 汚水ポンプ | 立軸渦巻斜流ポンプ No.1,4 φ400mm 20m3/min×26.6m No.2,3 φ600mm 38.5m3/min×26.6m |
4台 |
| 主電動機 | No.1,4 立軸全閉かご形 132kW×400V No.2,3 立軸防滴巻線形 250kW×6600V |
4台 |

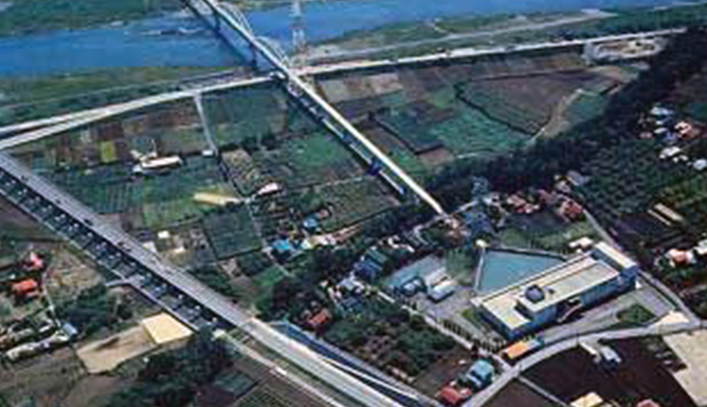

相模原ポンプ場
相模原ポンプ場は、国内最大級のポンプが設置されている。本工事において、計4台の導水ポンプを更新した。加えて、激甚化する自然災害に備え、非常用発電設備を導水ポンプ1台が稼働できる容量に更新した。
| 機器名称 | 規格・形状 | 数量 |
|---|---|---|
| 主ポンプ | 両吸込渦巻ポンプ φ1500×1000 340m3/min×68.5m |
4台 |
| 主電動機 | 全閉外扇かご形 4600kW | 4台 |
| 操作制御設備 | VVVF盤、コンデンサ盤、傾向管理装置盤 | 1式 |
| 系統機器設備 | 冷却水ポンプ 1.6m3/min × 22kW | 3台 |
| 非常用発電設備 | 非常用発電機（ガスタービン機関） 4000kVA、燃料小出槽、 燃料移送ポンプ、地下燃料タンク |
1式 |
