※ このページの仕様・寸法等は、予告なく変更することがあります。

製品名 BU-A/BU-B バタフライ弁
呼び径 150~700mm(BU-A)、800~1500mm(BU-B)
圧力 0.45MPa、0.75MPa、1.0MPa、1.6MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
シート 弁体 ステンレス溶射
弁箱 合成ゴム
カタログ PDFダウンロード(3770KB)
市場別 水道、下水、農水
製品名 GENEX バタフライ弁
呼び径 300、400mm
圧力 1.0MPa、1.6MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
シート 弁体 ステンレス溶射
弁箱 合成ゴム
カタログ PDFダウンロード(492KB)
市場別 水道、農水
製品名 BU-ANJ/BU-BNJ 耐震管路用(NS型)充水バタフライ弁
呼び径 300~700mm(BU-ANJ)、800~1500mm(BU-BNJ)
圧力 0.45MPa、0.75MPa、1.0MPa、1.6MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
シート 弁体 ステンレス溶射
弁箱 合成ゴム棒:SUS403
カタログ PDFダウンロード(23219KB)
市場別 水道、農水
製品名 BU-A/BU-B センターキャップ式バタフライ弁(フランジ式)
呼び径 150~700mm(BU-A)、800~1500mm(BU-B)
圧力 0.45MPa、0.75MPa、1.0MPa、1.6MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
シート 弁体 ステンレス溶射
弁箱 合成ゴム
市場別 水道、下水、農水
製品名 BT-AR 伸縮バタフライ弁
呼び径 150~1500mm
圧力 0.45MPa、0.75MPa、1.0MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
シート 合成ゴム
カタログ PDFダウンロード(955KB)
市場別 水道、下水、農水
製品名 BT-F メタルシートバタフライ弁
呼び径 300~900mm
圧力 0.45MPa、0.75MPa、1.0MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
弁箱シート SUS304
弁体シート 特殊ステンレス鋼
カタログ PDFダウンロード(899KB)
市場別 水道、下水、農水
製品名 BS-HBF メタルシートバタフライ弁
呼び径 1000~1500mm
圧力 0.45MPa、0.75MPa、1.0MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
弁箱シート SUS304
弁体シート 特殊ステンレス鋼
市場別 水道、下水、農水
製品名 BT-FD/BS-HDF メタルシート型整流バタフライ弁
呼び径 300~900mm(BT-FD)、1000~1500mm(BS-HDF)
圧力 0.45MPa、0.75MPa、1.0MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
弁箱シート SUS304
弁体シート 特殊ステンレス鋼
市場別 水道、下水、農水
製品名 BS-IS フランジレスバタフライ弁
呼び径 50~600mm(BS-ISA)、700~800mm(BS-IS)
圧力 0.75MPa、1.0MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
シート 合成ゴム
備考 配管フランジの間にはさみ込んで使用できる小型で軽量、施工性に優れたバタフライ弁です。弁箱にライニングゴムを施していますので、シール性・耐久性に優れています。
市場別 水道、下水、農水
製品名 BT-AC 副弁内蔵型バタフライ弁
呼び径 400~1500mm
圧力 0.75MPa、1.0MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS420J2
シート 合成ゴム
カタログ PDFダウンロード(3770KB)
市場別 水道、農水

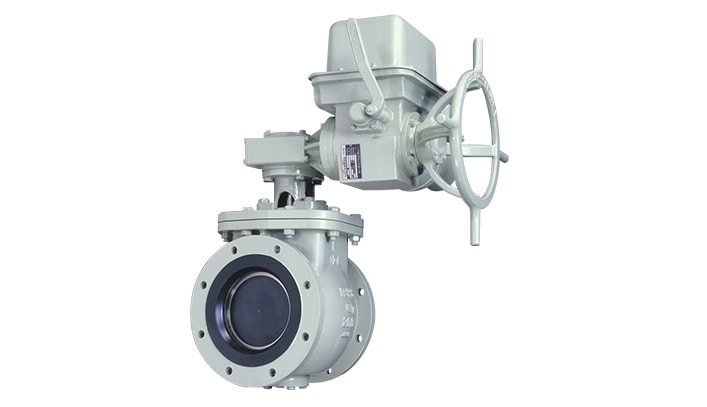

製品名 BS-EMA 排泥用偏心構造弁
呼び径 75~500mm
圧力 0.45MPa、0.75MPa(口径75~350mm)
主要材質 弁箱 FC250
弁体 FCD450-10+SUS304(口径75~300mm)
FCD450-10+クロムメッキ(口径350~500mm)
弁棒 SUS304
シート 合成ゴム
備考 全開時に弁棒・弁体が流体の流路からはずれ、弁箱側壁のふくらみに収納される特長をもったバルブです。1/4回転ですばやく全開-全閉操作が行え、流路には流れを阻害するものが残りません。
市場別 水道、下水
製品名 BT-V 二重構造弁体離脱形バタフライバルブ
呼び径 500~1500mm
圧力 0.45MPa、0.75MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
シート 合成ゴム
市場別 水道
製品名 SE-U/SE-V/SE-W ダクタイル鋳鉄仕切弁
呼び径 50~500mm
圧力 0.75MPa (SE-U)、1.0MPa (SE-V)、1.6MPa (SE-W)
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 C3771
シート CAC406
備考 2.0MPa用、外ねじ式も用意しています。
市場別 水道、農水
製品名 RE-F/RE-K 急速空気弁
呼び径 25~200mm
圧力 0.75MPa、1.0MPa、1.6MPa
主要材質 弁箱 FC200又は、FCD450-10
フロート弁体 発砲ゴム又はSUS316L
遊動弁体 合成樹脂
備考 心臓部には、流体力学を駆使して開発した遊動弁体を採用。フロート弁体との絶妙のコンビネーションにより、水と空気の流れに敏感に反応して、急速排気・急速吸気・圧力下排気を無理なくこなします。
(画像は、フランジ付きです。)
カタログ PDFダウンロード(125KB)
市場別 水道
製品名 RE-KS 水道用急速空気弁(浅層埋設対応)
呼び径 75mm
圧力 0.75MPa
主要材質 弁箱 FCD450-10
FCD450-10
カバー FC200
遊動弁体 合成樹脂
備考 補修弁付きで深さ600mmの浅埋に対応するコンパクトモデル。
カタログ PDFダウンロード(98KB)
市場別 水道
製品名 ZE-SN 水道用地下式単口消火栓
呼び径 75mm
圧力 0.75MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
口金 SUS304
カタログ PDFダウンロード(84KB)
市場別 水道
製品名 ZE-SM 水道用地下式単口消火栓(ミニめ組)
呼び径 75mm
圧力 0.75MPa
主要材質 弁箱 FCD450-10
弁体 CAC406
弁棒 SUS403
口金 SUS304
備考 補修弁付きで深さ600mmの浅埋に対応するコンパクトモデル。
カタログ PDFダウンロード(111KB)
市場別 水道
製品名 ZE-SW リフト式規格対応型消火栓
呼び径 75mm
圧力 0.75MPa
主要材質 弁箱 FCD450-10
弁体 CAC406
シート弁 SBR
弁棒 SUS403
備考 JWWA B103に適合した信頼性の高いリフト式。
カタログ PDFダウンロード(59KB)
市場別 水道
製品名 ZE-SC 水道用ボール式単口消火栓
呼び径 75mm
圧力 0.75MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
備考 消火栓と補修弁を合わせた全高は295mm。従来モデルに比べて約半分の高さを実現しました。初期吹き出しを緩和する噴流防止機能のついた構造で安心してお使いいただけます。
(画像は、補修弁付きです。)
カタログ PDFダウンロード(62KB)
市場別 水道
製品名 BL-AM 3方向ボール式補修弁(マルチ3)
呼び径 75~150mm
圧力 0.75MPa、1.0MPa
備考 三方弁の機能をプラスし、コンパクトに設計した新しいタイプの補修弁です。マルチ3の使用によって丁字管のスペースが省けるだけでなく、従来の補修弁と丁字管を組み合わせたものより機能的に優れています。
カタログ PDFダウンロード(2951KB)
市場別 水道、下水、農水
製品名 RW-MA 多孔可変オリフィス弁
呼び径 100~1350mm
圧力 呼び径1000mm以下1.0MPa
呼び径1100mm以上0.75MPa
主要材質 弁箱 FCD450-10
固定板 SUS403
可動板 SUS403
スタンド FCD450-10
弁棒 SUS420J2
備考 流れをパイプ断面に分布した小さなポートで多数のジェット流に分割。エネルギーを分散させることにより、絞りを効果的に行います。専用コントローラー「マルティⅣ」との組み合わせで、流量・圧力などの多彩な制御が行えます。
カタログ PDFダウンロード(1608KB)
市場別 水道、農水
製品名 RW-CI インラインスリーブ弁
呼び径 200~1000mm
圧力 0.75MPa
主要材質 上流・中間・下流側ボディ SS400
バルブボディ SUS304
ゲート SUS304
ステム SUS304
シート 合成ゴム
備考 管路に組み込み、流量・圧力制御を行います。二重円筒構造による制御方式ですから、キャビテーション特性が優れています。
市場別 水道
製品名 EN-STA 自力式緊急遮断弁
呼び径 150~1000mm
弁設計圧力 0.45MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS420J2
シート 合成ゴム
備考 緊急時における管内流量の過流量を、内蔵している機械式フローセンサによって検知し、自力で遮断します。電源は必要ありません。
カタログ PDFダウンロード(3485KB)
市場別 水道、農水
製品名 EN-ETA 信号式緊急遮断弁
呼び径 150~1000mm
弁設計圧力 0.45MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS420J2
シート 合成ゴム
カタログ PDFダウンロード(3485KB)
市場別 水道、農水
製品名 EC-TWA 耐震貯水用(スプール式)緊急弁
呼び径 100~300mm
圧力 0.45MPa
主要材質 弁箱 FCD450-10
弁体 SUS304
弁棒 SUS304
ゴムシート 合成ゴム
備考 災害時の飲料水確保を目的に設置されているのが耐震貯水槽です。本バルブは貯水槽に直接搭載できるコンパクト型緊急弁です。作動は信頼の高いスプール構造を採用しており、1台で緊急遮断、開放を同時に行えます。しかも電力不要の自動復帰式です。
カタログ PDFダウンロード(1874KB)
市場別 水道
製品名 CN/CD 逆止弁
呼び径 CN型:50~600mm(普通型)
CD型:150~600mm(緩閉装置付)
圧力 0.75MPa
主要材質 弁箱 FC200
弁体 CN型...FC200又は、FCD450-10
CD型...FC200又は、FCD450-10
弁棒 CN型...SUS403又は、SUS304
CD型...SUS403又は、SUS304
備考 (写真はCD型/緩閉装置付です)
市場別 水道、下水、農水
製品名 SX-T/SB-T/SF-T フランジ形ソフトシール仕切弁
呼び径 50~100、150~250mm(SX-T)
300~400mm(SB-T)
125、450、500mm(SF-T)
圧力 0.75MPa、1.0MPa、1.6MPa(50~300mmのみ)
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
カタログ PDFダウンロード(882KB)
市場別 水道、下水、農水
製品名 SY-K/SP-K K形受挿しソフトシール仕切弁
呼び径 75~250mm(SY-K)、300mm(SP-K)
圧力 1.0MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
カタログ PDFダウンロード(167KB)
市場別 水道、下水、農水
製品名 SX-N/SB-N 形両受けソフトシール仕切弁
呼び径 75~250mm(SX-N)、300~400mm(SB-N)
圧力 1.0MPa、1.6MPa(75~300mm)
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
カタログ PDFダウンロード(190KB)
市場別 水道、下水、農水
製品名 SY-N/SP-N 形受挿しソフトシール仕切弁
呼び径 75~250mm(SY-N)、300mm(SP-N)
圧力 1.0MPa、1.6MPa
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
カタログ PDFダウンロード(12138KB)
市場別 水道、下水、農水
製品名 SX-G GENEX(GX形両受け)ソフトシール仕切弁
呼び径 75~300、400mm
圧力 1.0MPa、1.6MPa(75~300mm)
主要材質 弁箱 FCD450-10
弁体 FCD450-10
弁棒 SUS403
カタログ PDFダウンロード(12138KB)
市場別 水道、下水、農水
