製造工程ダクタイル鉄管 製造工程

溶解

不純物の少ない原料を厳選し、熱風式キュポラによって溶解します。黒鉛球状化阻害元素である硫黄分を溶銑中から取り除きます。そして、マグネシウムによる黒鉛球状化処理を行います。

溶解

動画を再生する

溶解

動画を再生する

成分分析

鋳造の前にダクタイル鉄管の品質を左右する溶銑中の成分、C、Si、S、Mgなど20の元素が基準内を満たしているか、ハイスピードで分析・確認します。

成分分析

動画を再生する

成分分析

動画を再生する

直管(小・中管)鋳造

高速回転させた水冷金型に溶鉄を流し込み、遠心力の作用で均質な管を鋳造します。鋳造後短時間で固まり型から取り出せるため、小中口径管の連続大量生産に適した鋳造法です。

直管(小・中管)鋳造

動画を再生する

直管(小・中管)鋳造

動画を再生する

  • 焼鈍

    鋳造した管は横転炉によって連続的に熱処理されます。これにより、緻密で強靭かつ加工性に優れたダクタイル鉄管となります。

    焼鈍

    動画を再生する

    焼鈍

    動画を再生する

  • 加工処理

    自動化ラインで規定の形状・寸法に仕上げます。

    加工処理

    動画を再生する

    加工処理

    動画を再生する

  • 水圧試験

    管の耐水圧が保たれているか全品水圧試験します。

    水圧試験

    動画を再生する

    水圧試験

    動画を再生する

  • 内面塗装

    エポキシ樹脂粉体塗装加熱した管内面にエポキシ樹脂粉末を吹き付け、耐水性、耐塩水性に優れたものになります。

    内面塗装

    動画を再生する

    内面塗装

    動画を再生する

  • 外面塗装

    塗装技術の進歩により、最新の耐震管(GENEX管)は100年の長寿命が期待できます。

    外面塗装

    動画を再生する

    外面塗装

    動画を再生する

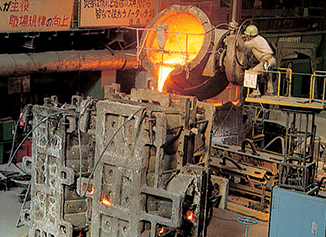

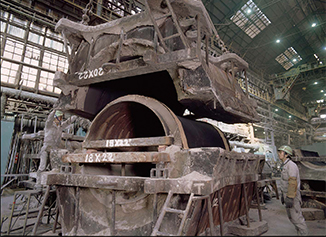

異形管鋳造

製品と同じ形をした空間を砂形で作ります。砂型は、製品と同じ形をした模型を転写して鋳型をつくる現型法や掻き板により鋳型を削って成形する掻型法で作られます。
砂型でつくられた空間に溶けた鉄を流し込むことによって中・大口径(呼び径900~2600)のダクタイル異形管や貯水槽を製造しています。

異形管鋳造
異形管鋳造
