工法ダクタイル鉄管 工法

パイプインパイプ工法Ⅰ(既設管内)
概要

既設管の一部に発進立坑と到達立坑を構築し、発進立坑内で新管を接合しながら、既設管内に順次挿入していく管路更新工法です。

特長
  • 既設管の中に配管できるので開削工事が困難な場所に適用できます。
  • 交通や住民への影響を極小化できるので、開削工事に比べて工期が短縮できます。
  • 新管は既設管の曲がりに順応※しながら挿入・配管できます。
  • ※順応範囲は延長距離等の条件によるためメーカーにお問い合わせ下さい。
主な仕様
呼び径 300~1500
(既設管呼び径より100小さい呼び径の管を挿入することが可能)
使用管種 PN形ダクタイル鉄管

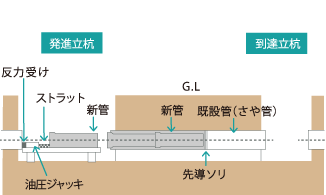

工法の概要

工法の概要

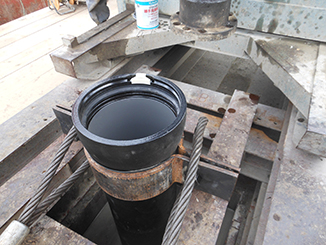

施工状況

施工状況

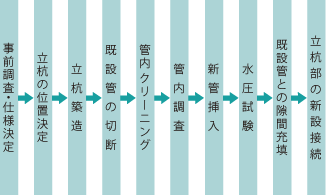

施工フローの例

施工フローの例

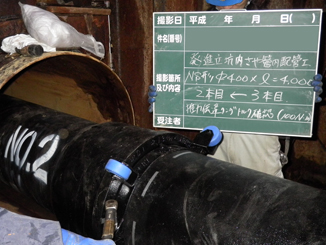

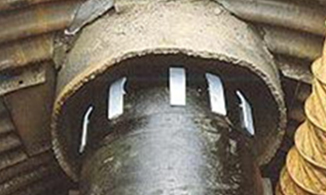

施工状況(先頭管)

施工状況(先頭管)

発進立坑寸法表(参考寸法)

(単位 m)
呼び径 長さ
300~400 7.0 2.0
500、600 2.4
700、800 7.2
900~1100 2.8
1200~1500 3.2

注1) 4m管を用いた場合の参考値。
注2) 両発進立坑の場合は別途検討が必要。

Page Top



既設管内測定用模擬管(スーパー模擬管)による管内調査工法
概要

人力による測量ができないφ700以下の管内調査用として、開発された工法です。 既設管内測定用模擬管を既設管内に引き込み通過させることで、新管の曲げ角度を計測することができます。

特長

①継手部に変位計が設置されているため、従来の模擬管の機能である挿入性の確認に加え、挿入する新管の曲げ角度を直接計測することができます。
②新管と同じ外径・管長に調整可能です。

仕様
  • 既設管呼び径 :400~700
  • 既設管延長 :約200m(通線可能な延長)
  • 模擬管呼び径 :300~600

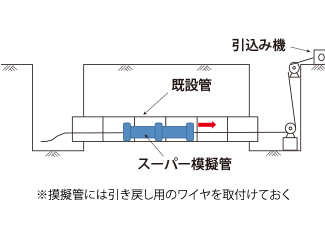

管内調査の概要

管内調査の概要

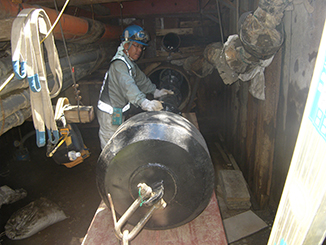

スーパー模擬管

スーパー模擬管

Page Top



パイプインパイプ工法Ⅱ(新設さや管内)
概要

推進工法で新設されたさや管(ヒューム管等)内に、発進立坑内で新管を接合しながら、順次挿入施工する工法です。さや管が新設であるため、既設管への挿入工法にくらべて、よりリスクの少ない挿入工法と言えます。
±1%の伸縮量を保持した状態で継手に外面バンドまたは推力伝達リングを取付け挿入するため、施工後も継手の伸縮量が確保できます。

特長
  • NS形、GENEX(GX形)の耐震性(伸縮量)を損なうことなく施工ができます。
  • 推進後も管長の±1%の継手伸縮量が確保できます。
  • 接合はNS形用の工具があれば施工可能です。
  • 既設管内への挿入工法よりリスクが少なくなります。
主な仕様
  (1)外面バンド方式 (2)推力伝達リング方式
適用呼び径 300~900 75~450
さや管呼び径 下の「適用可能なさや管の呼び径」表を
ご参照ください。
新管の呼び径+200
使用管種 NS形 GENEX(GX形)、NS形
適用延長 400m程度
(呼び径500~900は1000mまで可能)
50m程度
(50mを超える設計の場合は
弊社へお問い合わせ下さい)

さや管の曲率半径とNS形(GX形)管の有効長の関係

呼び径 管の有効長(m)
R60m R80m R100m R150m R200m R250m
75~250 2.0 2.7 3.4 直管 直管 直管
300~450 1.5 2.0 2.6 3.9 5.2 直管
500 1.7 2.3 2.9 4.3 5.8 直管
600 1.4 1.9 2.4 3.7 4.9 直管
700 1.3 1.7 2.1 3.2 4.3 5.4
800 1.1 1.5 1.8 2.8 3.7 4.7
900 1.0 1.3 1.7 2.6 3.4 4.3

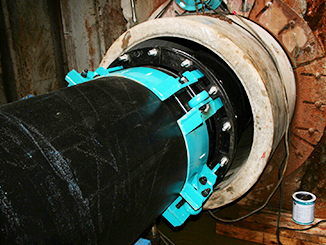

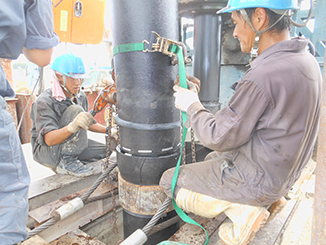

外面バンドの状況

外面バンドの状況

推力伝達リングの状況

推力伝達リングの状況

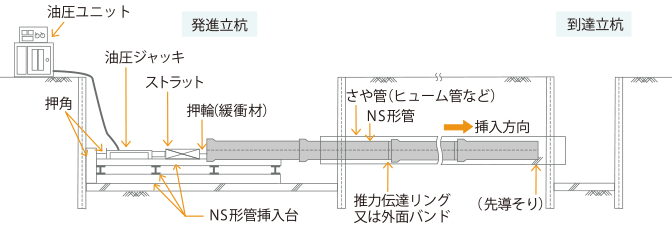

工法概要の概要

工法概要の概要

適用可能なさや管の呼び径

呼び径 適用可能なさや管の呼び径
300 500以上
350 600以上
400 600以上
450 700以上
500 800以上
600 900以上
700 1000以上
800 1200以上
900 1350以上

発進立坑寸法表(参考寸法)

(単位 m)
呼び径 長さ
75~250 6.8 2.0
300、350 7.0
400~600 2.4
700~900 7.2 2.8

注1) 4m管を用いた場合の参考値。
注2) 両発進立坑の場合は別途検討が必要。

パイプインパイプ工法実績

施工延長実績

単位 m
年度 PIP工法 Ⅰ
(PN形)
PIP工法 Ⅱ
(推力伝達リング方式)
PIP工法 Ⅱ
(外面バンド方式)
H20 8,340 1,343 3,436
H21 7,225 1,518 2,800
H22 7,144 1,875 5,104
H23 11,996 1,685 2,860
H24 10,446 1,713 3,772
H25 13,053 2,915 5,252

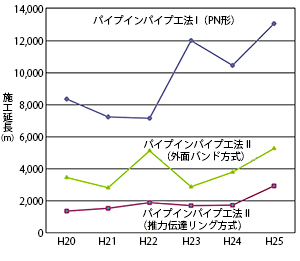

出荷実績(施工延長)

Page Top



DXR工法(シールド・トンネル内配管工法)
概要

本工法は、DXR工法と呼ばれ、長距離・急曲線施工が可能な「DXRシールド」と「持込用PN形ダクタイル鉄管」を組み合わせたシールド・トンネル内配管工法です。従来工法では新設・更新できない狭い道路下でもシールド・トンネル内配管施工が可能な工法です。

特長
  • さや管の小口径化により掘削断面が小さくなる、また急曲線部に専用セグメントを採用することにより切管を減らせるため経済性に優れています。
  • 長距離・急曲線施工が可能です。
主な仕様
本管呼び径 700~1500
シールド呼び径 1000~2000
本管管種 持込用PN形ダクタイル鉄管
標準施工延長 ~1500m
最小曲率半径 15m

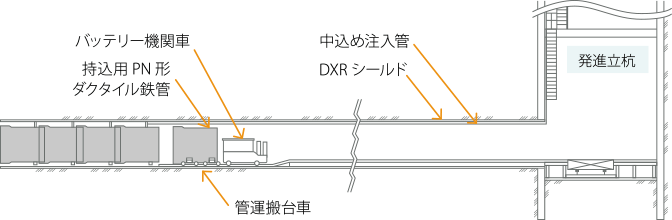

工法の概要

工法の概要

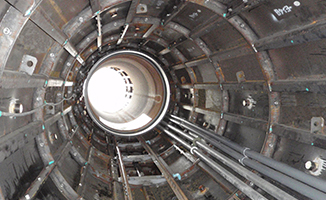

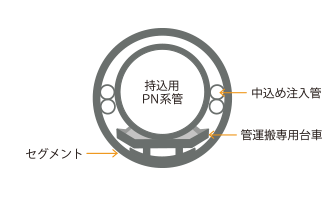

施工断面の例

施工断面の例

管運搬状況

管運搬状況

Page Top



井戸ケーシング(深井戸)
概要

深井戸の新設や掘り替えあるいは二重ケーシングによる更生において、予め掘削した井戸の孔内などに井戸壁に相当する本ケーシング管と帯水層での取水管であるスクリーン管を地表で接続しながら順次吊り下げていき、全管設置後、掘削孔との隙間に砂利等を充填し深井戸を構築します。 井戸内の水は深井戸の水面下に投入した水中ポンプにより揚水管を通して地上に汲み揚げます。

特長
  • 耐食性に優れたダクタイル鋳鉄の内外面に水道管同様の樹脂塗装を施すことで従来の鋼製ケーシング管に較べ長期耐久性を実現しました。
  • ステンレス製ケーシング管、FRPM製ケーシング管に較べ経済的です。
  • 継手は溶接(火気)不要で施工性に優れるため、ピンホールの心配が無くかつ施工時間も大幅に短縮できます。
  • スクリーンにはステンレス製など市販品をご使用いただけます(接続部は加工必要)。
主な仕様
本管呼び径 150~350
使用管種 DW形ダクタイル鉄管
最大深度 400m

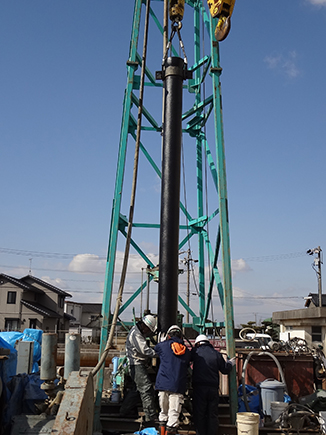

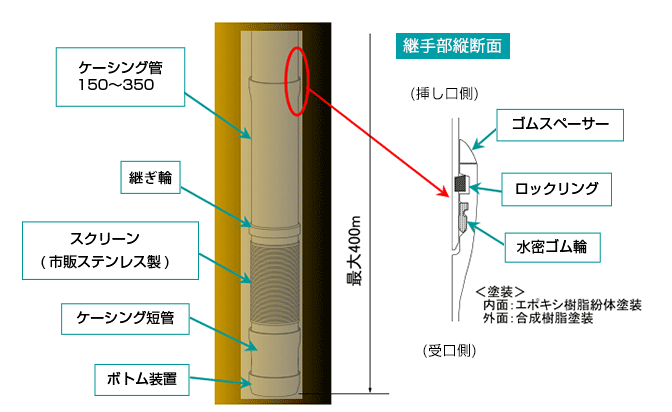

ケージング管
吊り降ろし
管受口
接合
