GENEX(GX形)ダクタイル鉄管 GENEX(GX形)

進化する耐震継手ダクタイル鉄管
新耐震管GENEXのコンセプト
耐震継手ダクタイル鉄管の開発の変遷

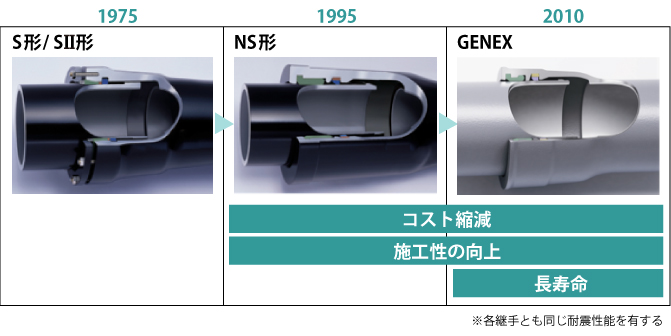

開発の変遷
直管の継手構造

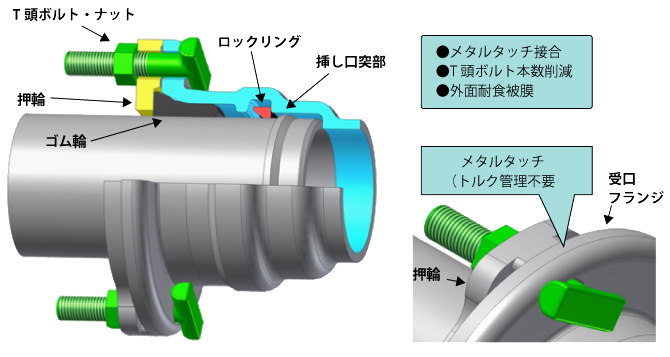

直管の継手構造

挿し口突破通過時の抵抗力が低減


直管の施工性

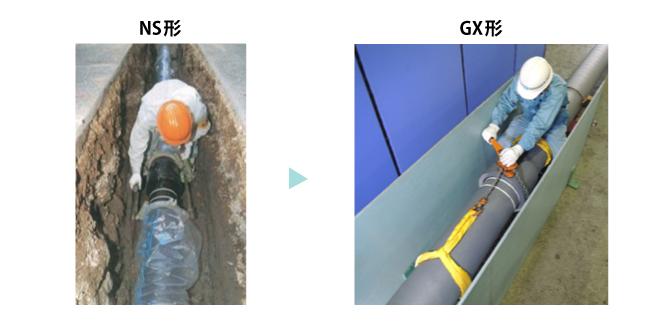

挿入力の低減により管上のレバーブロック一本で接合可能

挿入力の低減、セット性向上により接合時間短縮

異形管の継手構造

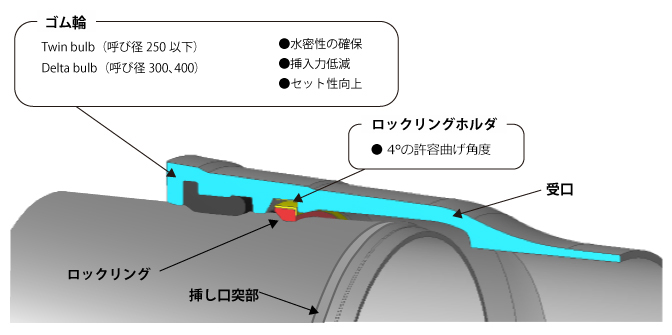

異形管の継手構造

電動工具を用いた施工が可能で、接合時間短縮

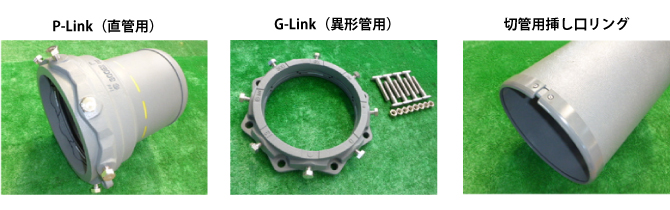

切管方法は3種類

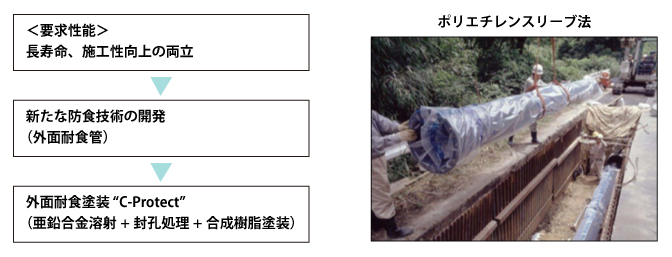

外面耐食塗装の開発
合金溶射と封孔処理の防食効果

試験条件:塩水噴霧試験(塗装皮膜を施した金属材料の耐食性を評価する方法)

〔現行〕亜鉛(130g/m2
合成樹脂塗装なし
亜鉛系合金(130g/m2)※+封孔処理
合成樹脂塗装なし

※比較のため、現行の亜鉛溶射と同じ溶射量とした(膜厚20μm)

防食期間が大幅に延長



傷部に対する防食性能
〔現行〕亜鉛(130g/m2 亜鉛系合金(325g/m2) +封孔処理

※腐食促進試験:複合サイクル試験
(塩水噴霧2h→乾燥60℃、4h→湿潤50℃、2hの繰り返し)、塗装あり

ダクタイル鉄管は水道の主要管材

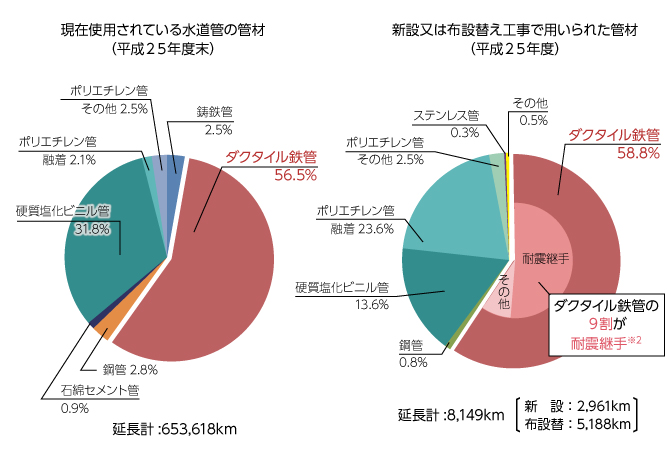

日本の水道管路の敷設状況
ダクタイル鉄管は水道の主要管材

※1出典: 水道統計(平成25年度)日本水道協会を図化
※2 日本ダクタイル鉄管協会調べ。

耐震継手ダクタイル鉄管の地盤内での動き
耐震継手ダクタイル鉄管の地盤内での動き

一つの継手が最大まで伸びだすと、となりの管を引張り継手が伸びだす。
次々に継手が伸縮・屈折し、管路全体で地盤の変位を吸収する。

arrow

鎖構造管路

過去の地震で検証された耐震性能
過去の地震で検証された耐震性能

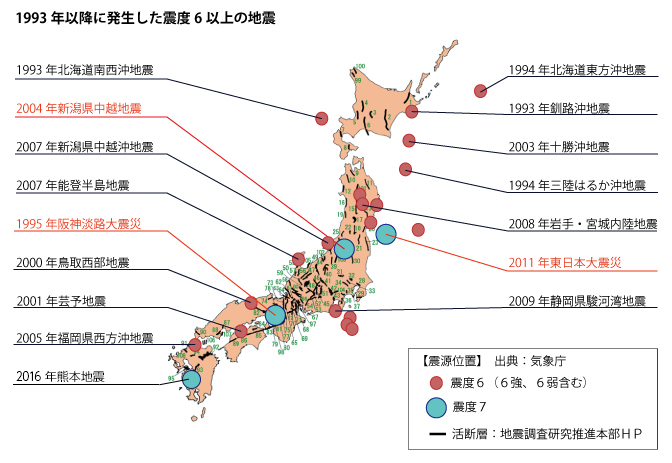

震度6以上の布設延長3,650kmで被害なし
