HRDIPHRDIP


※HRDIP = Hazard Resilient Ductile Iron Pipe
      英語表記の頭文字をとっています。



ハザードレジリエント ダクタイル鉄管とは

様々な“ハザード(自然災害)”に対して、強くてしなやかな“レジリエンス(強靱化)”に富んだ耐震型ダクタイル鉄管を総称した呼び名です。


耐震型ダクタイル鉄管は、地震に強いだけでなく、津波や液状化などの二次災害、近年増加している台風・豪雨などの災害でも、強靭な管体と優れた継手性能によりその有効性を発揮しています。

特長
地震だけではなく台風・豪雨・津波など複数の自然災害に安心・安全を確保

災害時に命の水を送り続けることができる

被災後も、使い続けることができる

高い信頼性・強靭性で上記の実力を保有する製品群を総称して
ハザードレジリエント ダクタイル鉄管と呼ぶ。
※耐震継手を有するダクタイル鉄管

Page Top

事例

2017年台風18号(愛媛県松山市猿川地区)
NS形 呼び径75、100

大雨による道路崩壊:被害なし

2011年東日本大震災 (宮城県仙台市)
NS形 呼び径150

津波に流されなかった:被害なし

2011年東日本大震災 (岩手県宮古市)
NS形 呼び径200×2条

津波による道路崩壊:被害なし

2004年台風23号 (大分県臼杵市鳴川地区)
NS形 呼び径150

台風(高潮)による道路崩壊:被害なし


Page Top

HRDIPシリーズの紹介
耐震継手

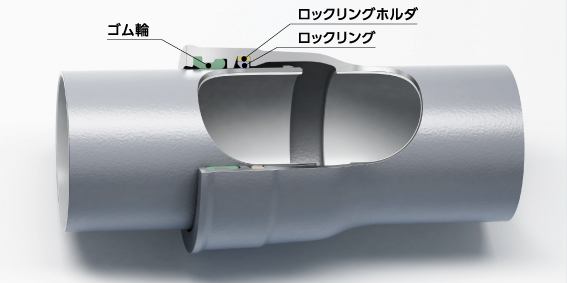

GENEX(GX形) 呼び径 75~300・400

一般継手のK形と同等のコストで耐震管路の布設が可能。新しい継手構造により、施工性が大幅に向上。
更に、外面塗装の耐食性向上により100年以上の長寿命が期待できます。

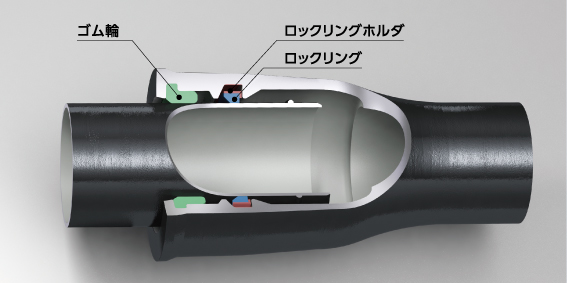

NS形 呼び径 75~450

ボルトやナットが不要で、押し込むだけで接合可能。

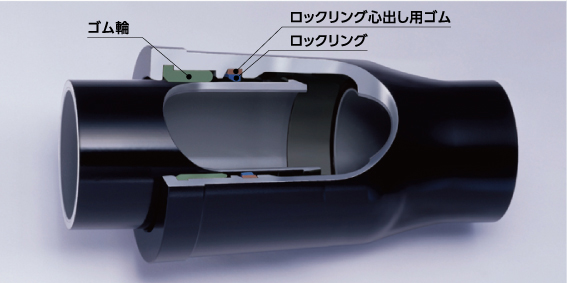

NECS(NS形E種) 呼び径 75~150

生産工程を革新し、CO2発生量を大幅に低減した地球環境に優しい製品。
新たな技術開発により、低コスト・軽量化を実現。
使用設計水圧1.3MPa以下。

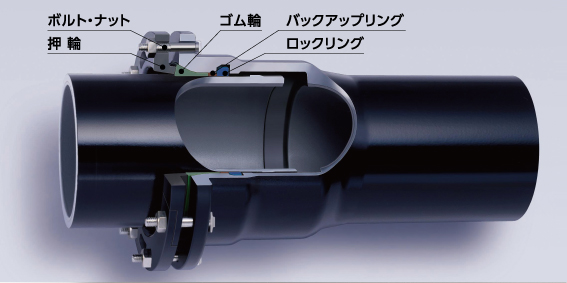

NS形 呼び径 500~1000

ロックリングなどが改良されたメカニカル継手。
高い耐震性と施工性を両立しています。

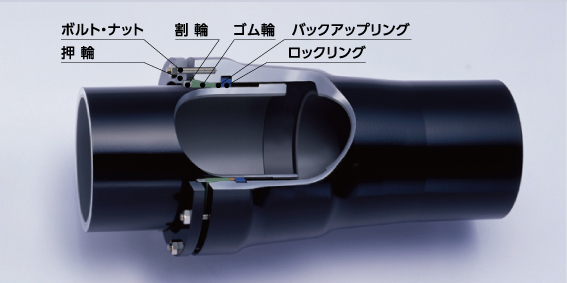

S形 呼び径 1100~2600

世界で最初に開発された耐震管で大口径にも対応可能。

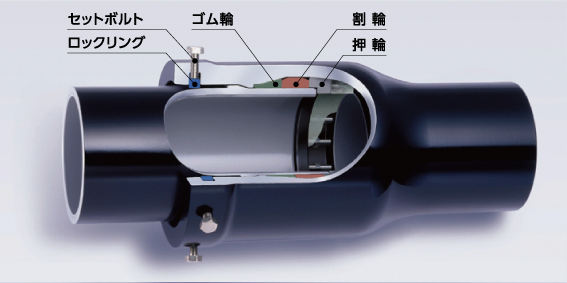

US形 ※US形(R方式)含む
呼び径 800~2600

管の内面から接合を行う耐震継手です。

PN形 呼び径 300~1500

既設管の中へ口径の小さいパイプを挿入する工法に使用されます。

S50形 呼び径50

NS形・GENEX(GX形)等の耐震継手管と同等の高い耐震性を有しています。
