Q1.鋳鉄(FC)とダクタイル鋳鉄管(FCD)を簡易に判別する方法はありますか。

Q2.高級鋳鉄管の老朽度診断方法を教えて下さい。

Q3.ダクタイル鉄管の老朽度ランクについて教えて下さい。

Q4.ダクタイル鉄管の老朽度を直接調べる方法について教えて下さい。

Page Top



A1.

鋳鉄管(FC)とダクタイル鉄管(FCD)の簡易判別方法は、下記に示す顕微鏡組織で判別する方法と化学組成で判別する方法の2種類があります。

  • (1) 顕微鏡組織による判別方法

    黒鉛形状が片状または球状であるかを確認することで判別できます。

  • (2) 化学組成による判別方法

    イオウ(S)分の量の違いを確認することで判別できます。
    イオウ分の含有量は、高級鋳鉄管では0.1%以下、ダクタイル鉄管では0.015%以下と大きく異なっています。
    なお、イオウの測定方法は以下の2通りがあります。

    ①ガス検知管法:塩酸により管の表面を溶かし、発生する硫化水素ガスを検知する方法。
    ②酢酸鉛試験紙法:イオウ分を塩酸酸性で還元し、硫化水素ガスを酢酸鉛試験紙で分析する方法。

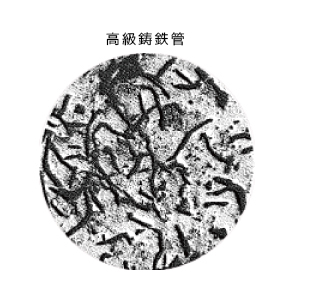

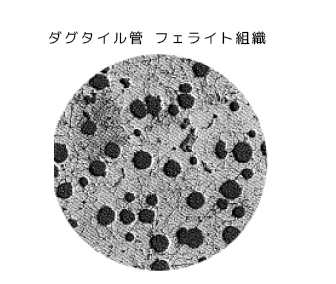

(1) 顕微鏡組織

(2)科学組織

ダクタイル管の科学組織

(%)
成 分 ダクタイル管 高級鋳鉄管
T.C 2.8〜3.7 3.2〜3.8
Si 1.7〜2.5 1.4〜2.2
Mn 0.2〜0.4 0.4〜0.6
P 0.1以下 0.5以下
S(イオウ) 0.015以下 0.1以下
Mg 0.03以上
Page Top



Q2.

高級鋳鉄管の老朽度診断方法を教えて下さい。

A2.

高級鋳鉄管の老朽度診断方法については、社団法人 日本水道協会発行の「水道施設更新指針,H17.5)」に示されています。

Page Top



Q3.

ダクタイル鉄管の老朽度ランクについて教えて下さい。

A3.

ダクタイル鉄管の老朽度ランクとその分類方法は次の通りです。

  • ダクタイル鉄管については腐食深さをデプスゲージで測定し、水圧、外荷重に対する安全率を計算してⅠ~Ⅴ(5ランク)の老朽度に分類します。
  • ボルト・ナットについてはネジ山・谷等の腐食程度を目視により判断し、Ⅰ~Ⅳ(4ランク)の老朽度に分類します。
    これらは、社団法人日本水道協会「水道施設更新設計指針、H17.5、P68-70」をご参照下さい。
Page Top



Q4.

ダクタイル鉄管の老朽度を直接調べる方法について教えて下さい。

A4.

管路の老朽度を掘削して直接調べる方法は以下の通りです。

  1. 直接診断の調査項目と調査方法について
    これらは社団法人日本水道協会「水道維持管理指針,2006、P437」に記載されています。
  2. 老朽度の診断
    (1) 老朽度の評価
    老朽度はFAQのNo,43と同様の評価を実施します。
    (2) 老朽度の推定
    将来の老朽度については次式を用いて推定することができます。
    η=k・Tα引用1)
    ここで、η:腐食深さ
    k:埋設環境評価係数
    T:埋設年数
    α:係数(ダクタイル鉄管の場合0.4程度)
    埋設環境評価係数kは、下記の2通りで決定することができます。
    <埋設環境評価係数k値の推定方法>
    ・式(1)にηとTを当てはめてkを算出する方法
    ・土壌の調査結果から推定する方法
